Baustellen Überwachung

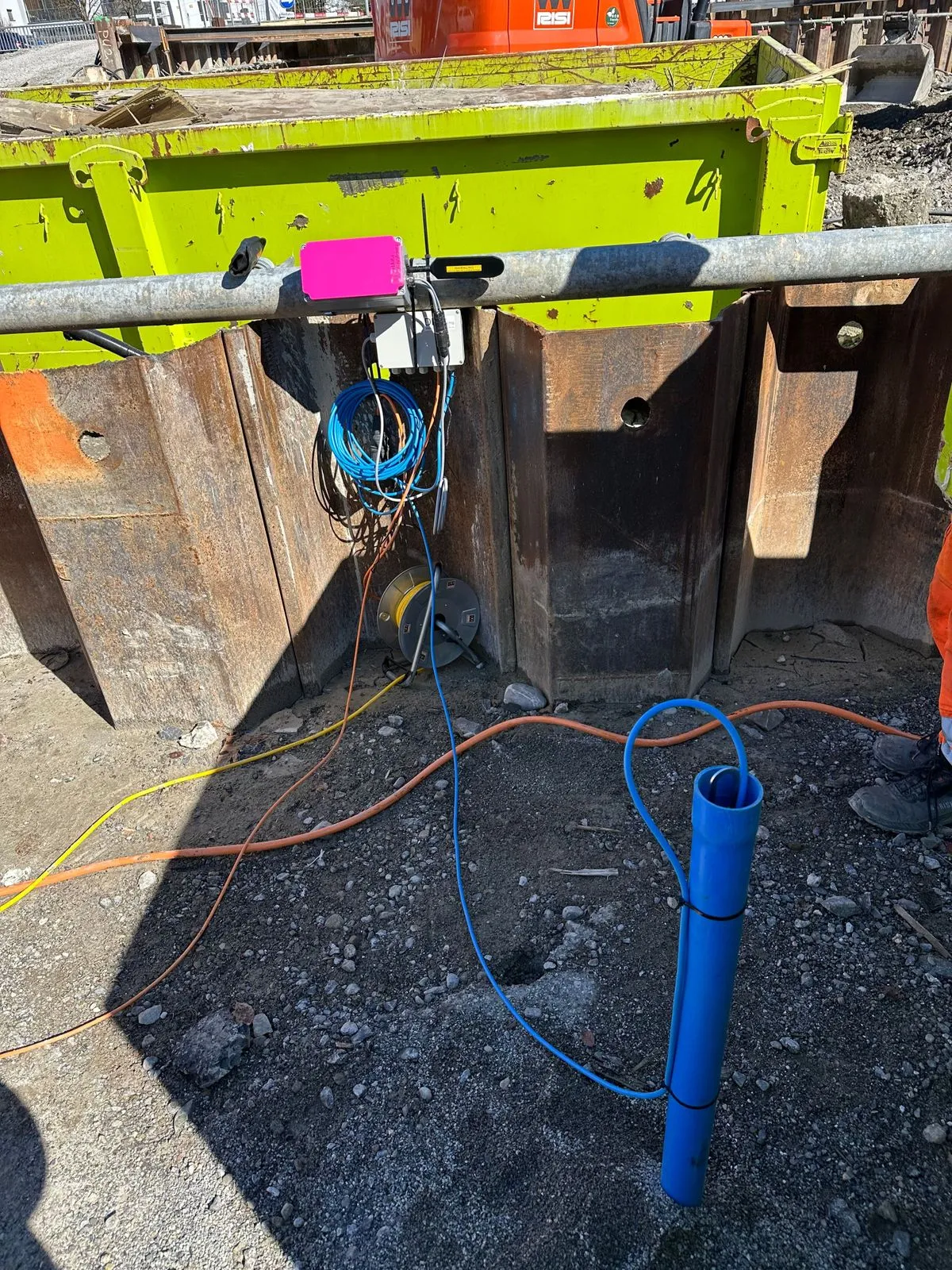

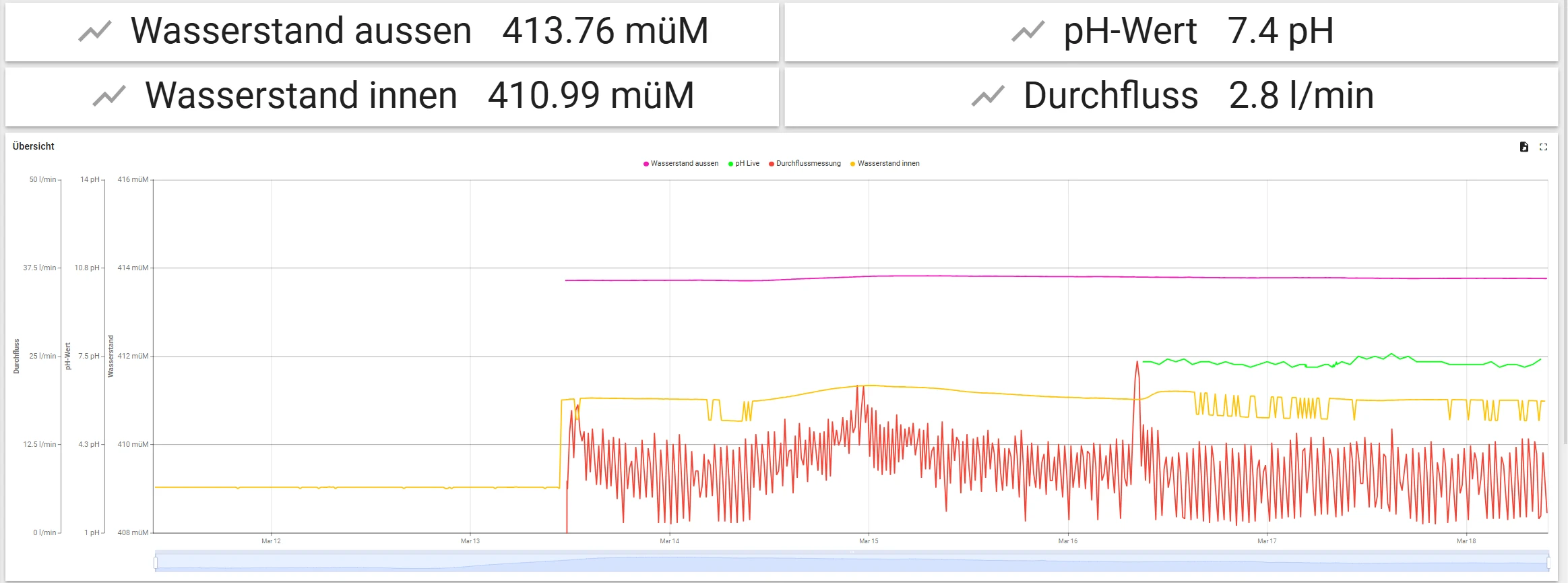

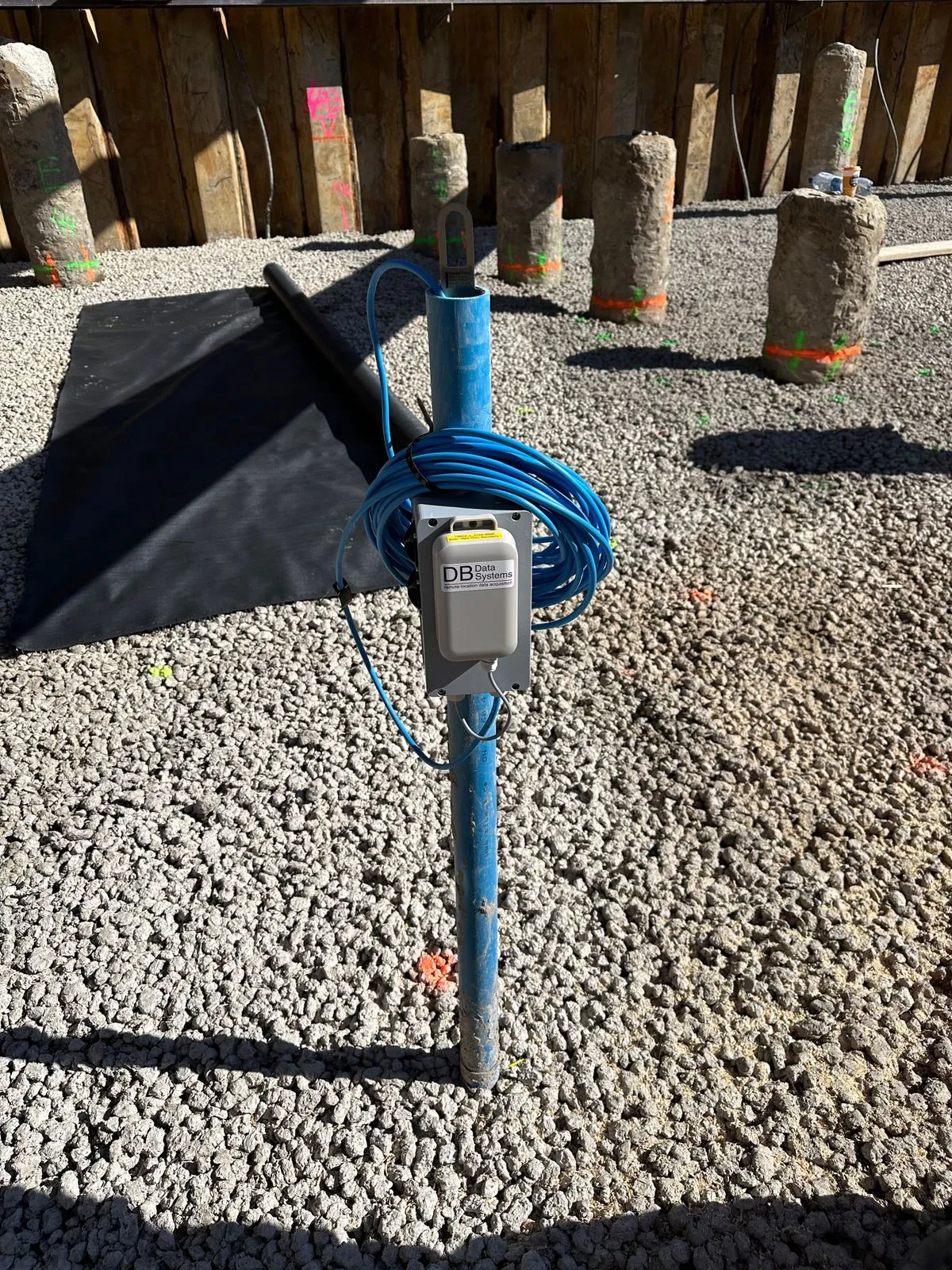

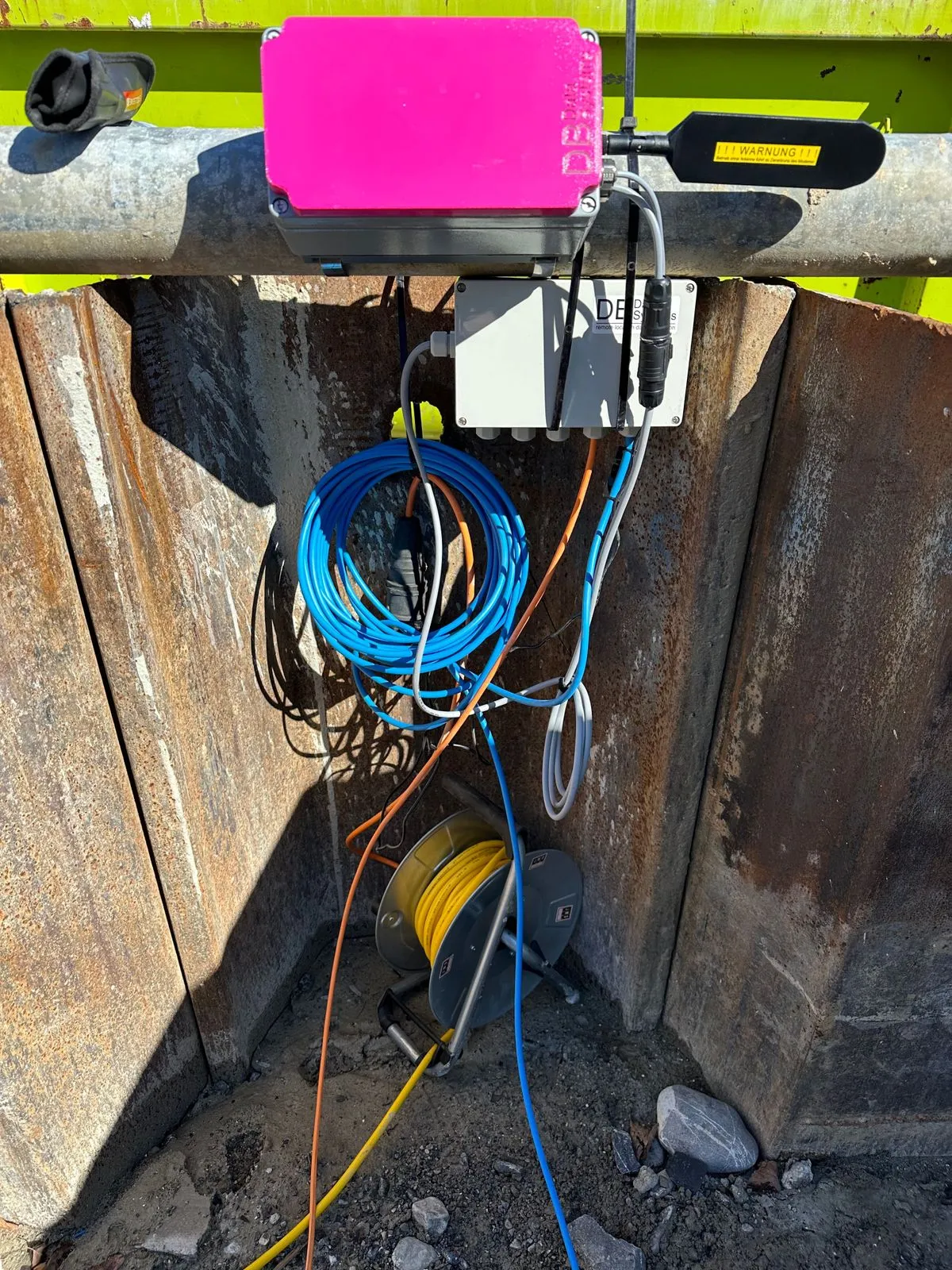

Zur Überwachung von Grundwasserständen, Entwässerungsmengen und Wasserqualitätswerten auf Baustellen kommen unsere Geräte DBDS-x und DBDS-s zum Einsatz. Zudem werden auf anderen Plattformen Datenpunkte über eine Schnittstelle ausgelesen um dem Kunden die Überwachung zu vereinfachen.
Die bisher eingesetzte Lösung bestand aus Mietgeräten für die Erfassung des Grundwasserstandes. Die Daten wurden auf die Plattform des Herstellers gesendet. Der pH-Wert und die Durchflussmessung wurde über ein Comat-Relais an die Plattform von Comat übertragen. Die Überwachung der Baustelle wurde so unübersichtlich und durch die Nutzung von zwei oder mehr Plattformen gestaltete sich mühselig.
Durch die Lösung von DB Data Systems werden alle relevanten Messparameter nun auf einer Plattform aufbereitet und dargestellt. Die Alarmierung erfolgt aus einer zentralen Stelle. Die Verwaltung von vielen Plattformen und deren Zugang pro Mitarbeiter entfällt und die Zuständigkeiten sind geklärt.

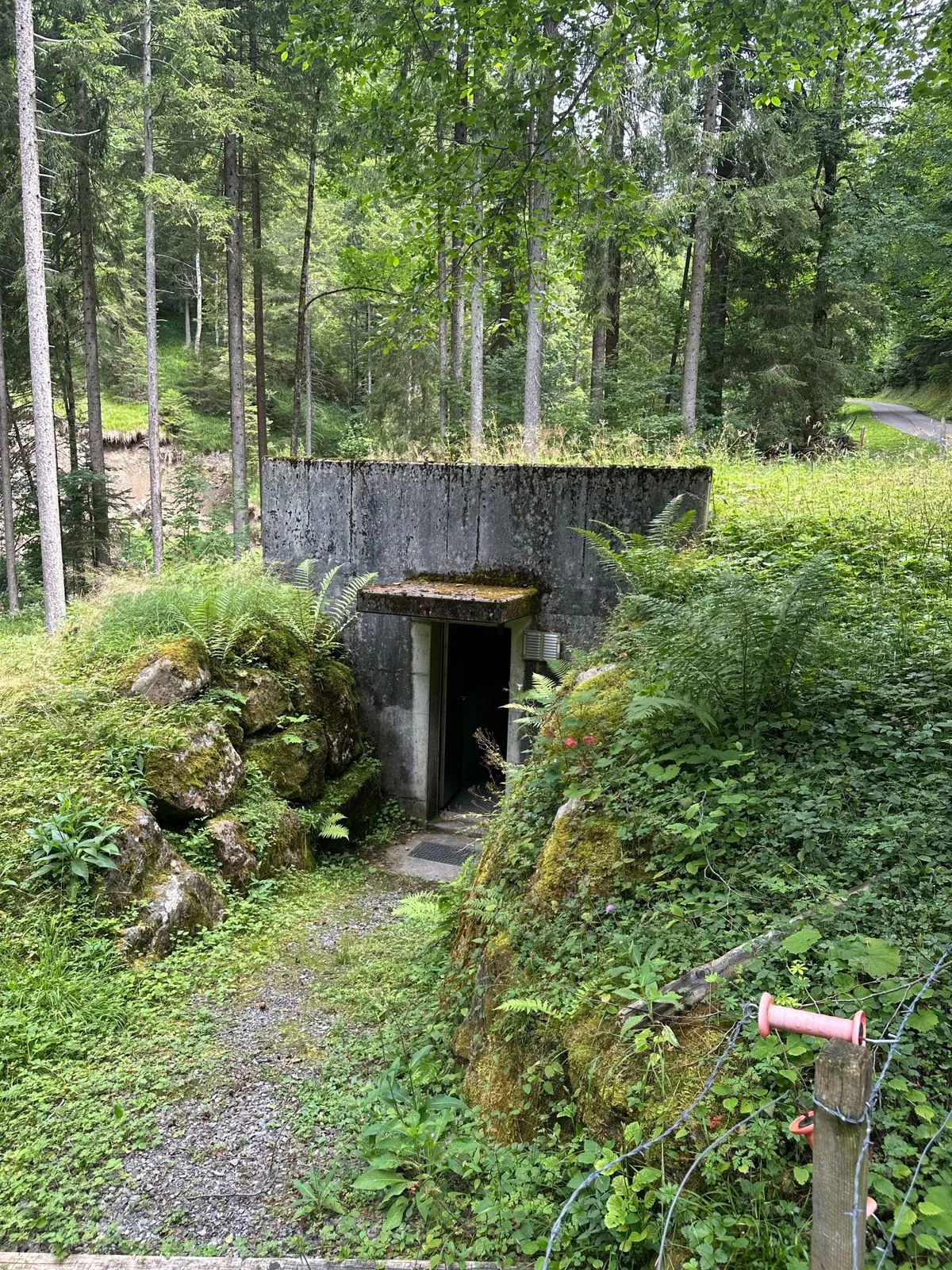

Referenz Durchfluss- und Mengenerfassung in Brunnstube

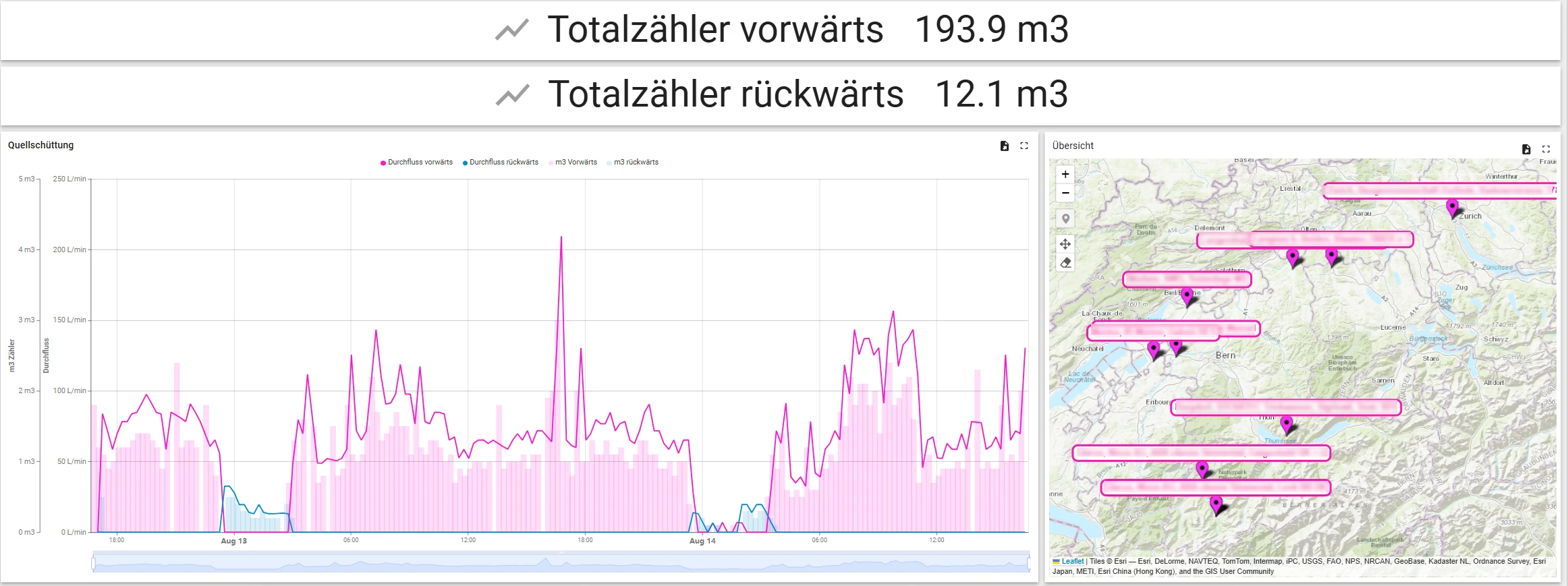

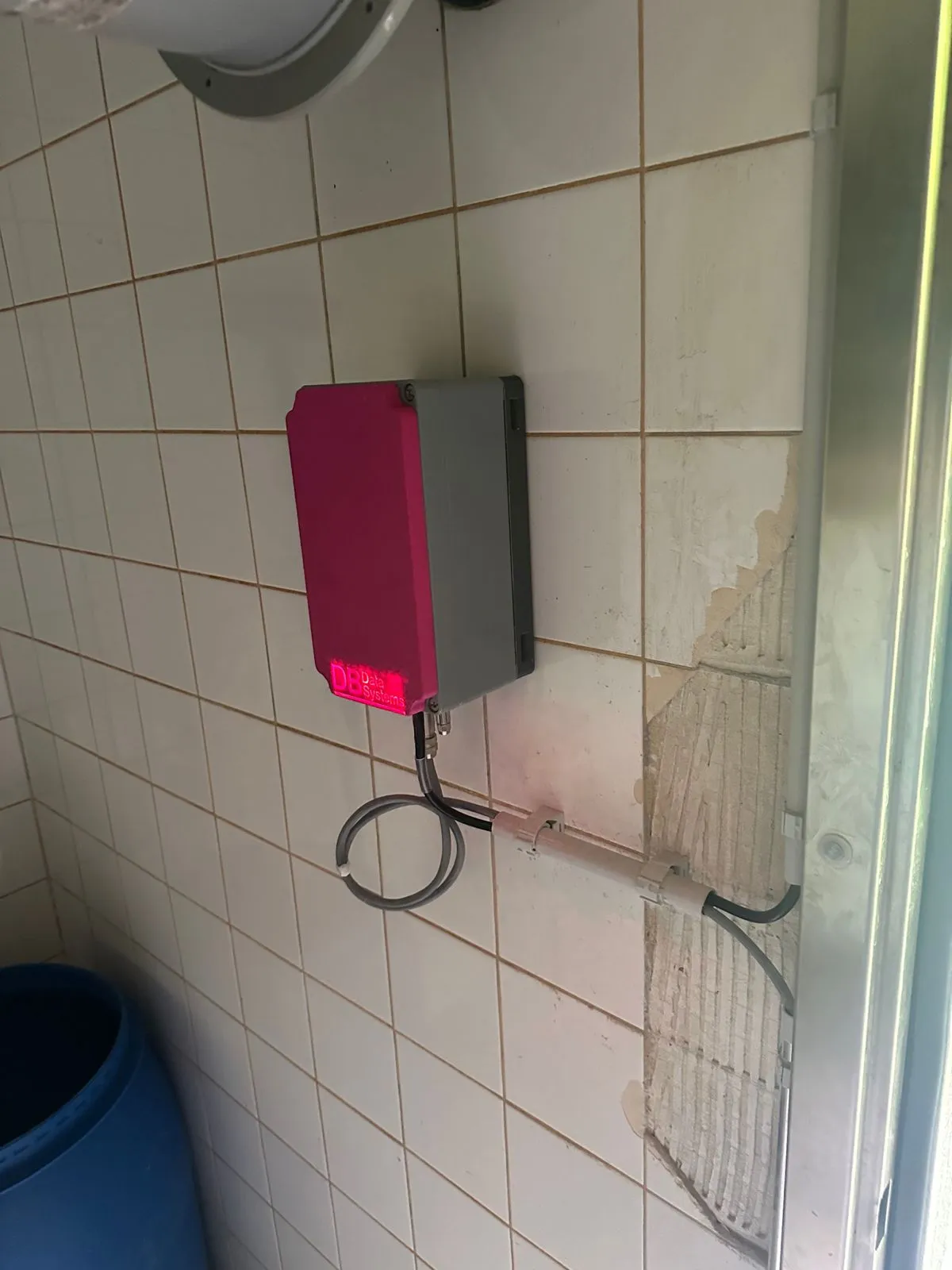

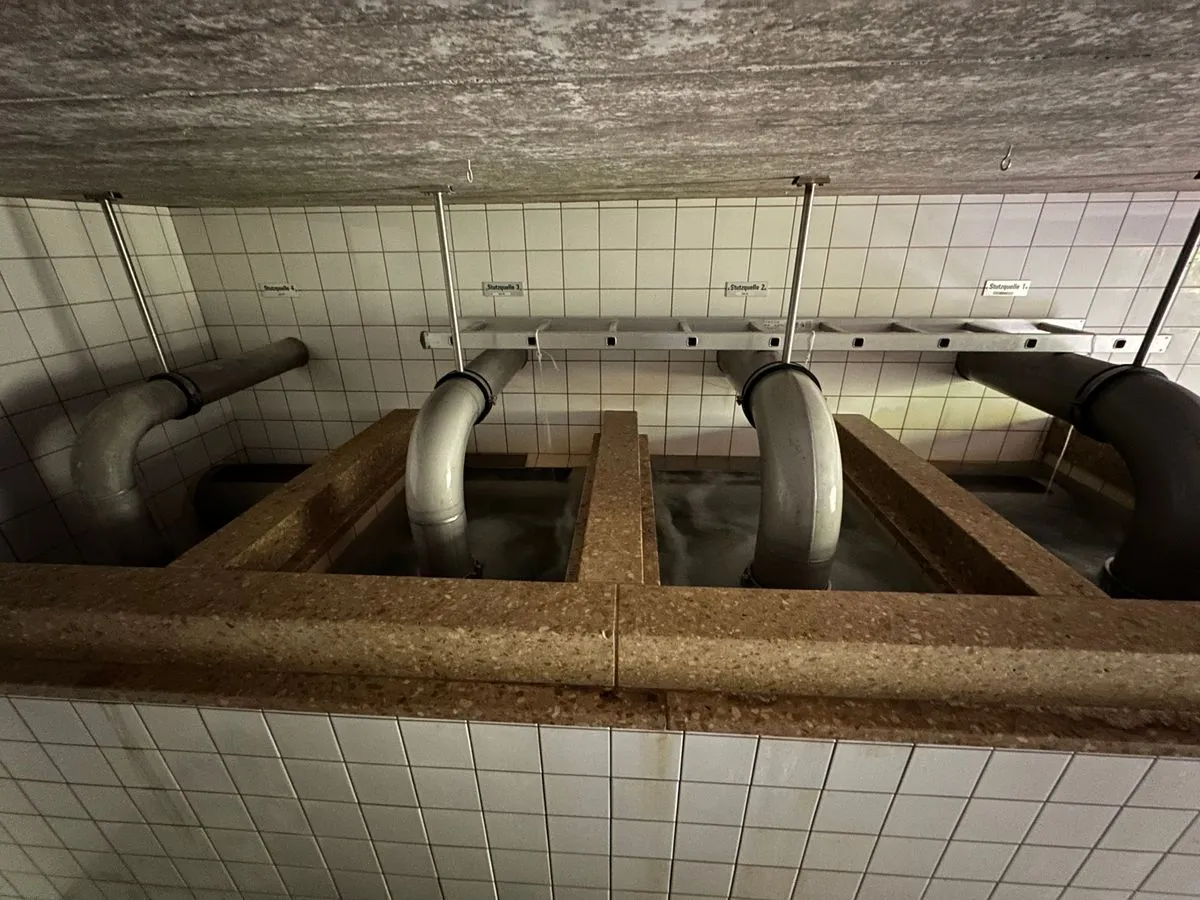

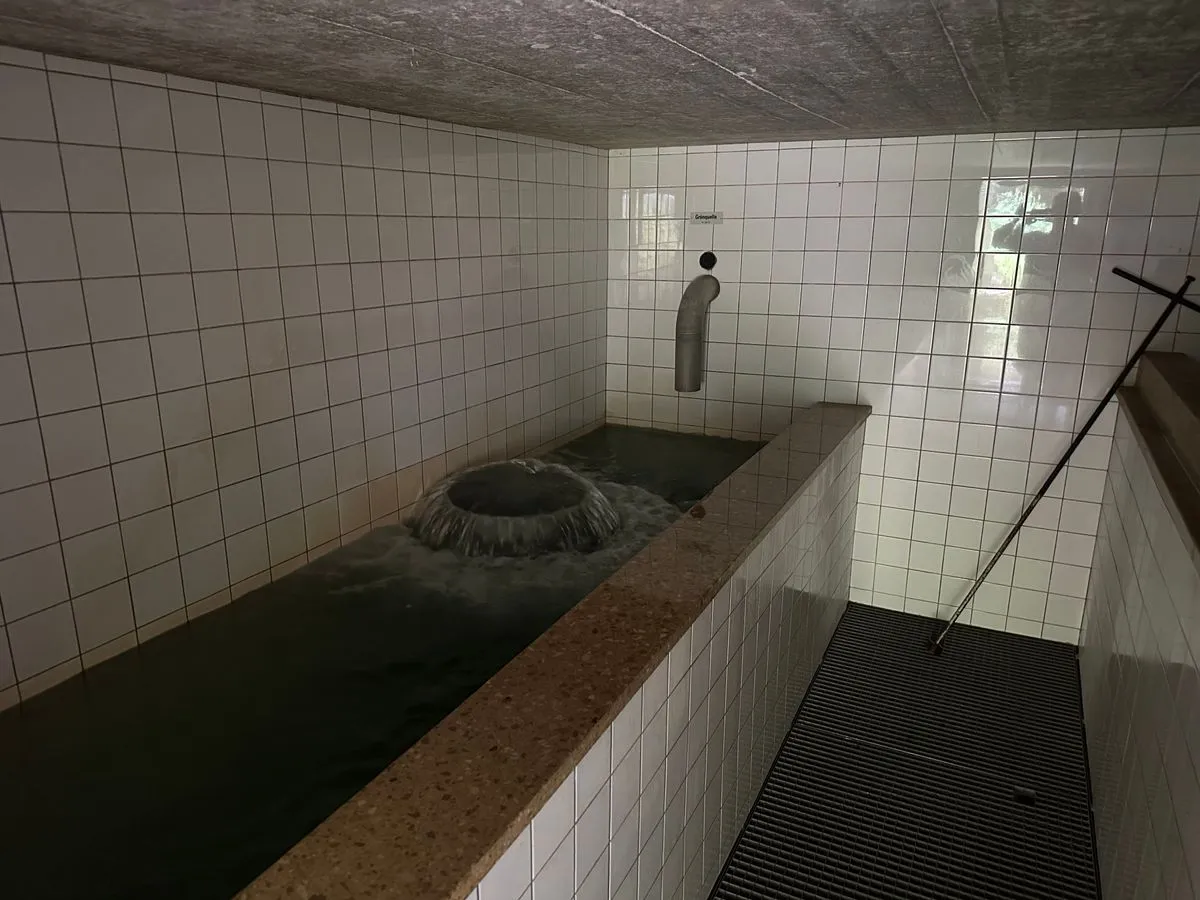

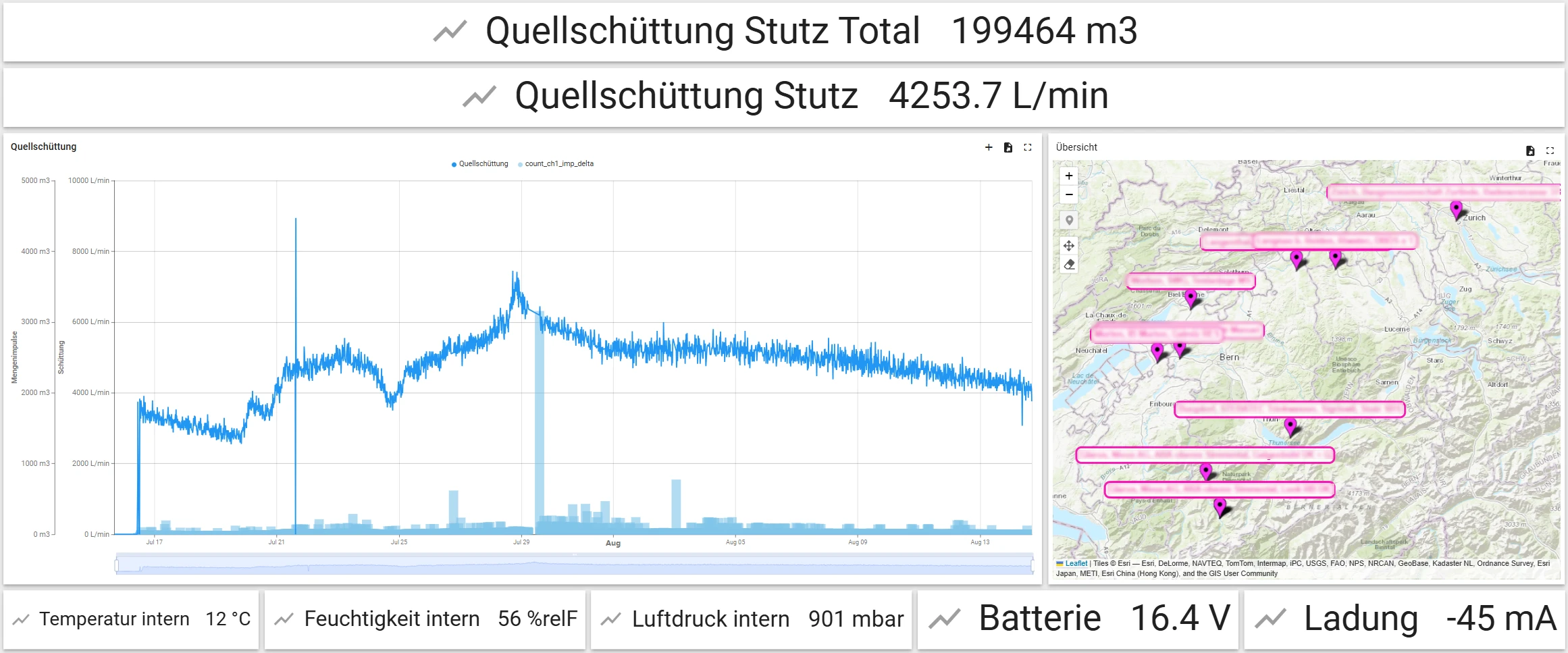

Hier war weder Strom noch eine wirklich nutzbare Sonneneinstrahlung für ein Solarpanel vorhanden. Die Wassermenge, welche die drei Quellen liefern, sollte dennoch erfasst werden und im 15- Minuten Takt in ein bestehendes Leitsystem integriert werden. Für die Mengenerfassung wurde vom Kunden ein mechanischer Wasserzähler DN200 mit Impuslmodul im Bauwerk eingebaut. Die Impulse werden von einem DBDS-x erfasst und der aktuelle Zählerstand alle 15 Minuten an das Datacenter von DB Data Systems übermittelt. Damit die Daten bis ins Leitsystem der Anlage gelangen, kommt der Leitsystemkoppler aus eigenem Hause zum Einsatz. Die Durchflusswerte sowie der Zählerstand wird über digitale- sowie analoge (4-20mA) Signale übergeben. Durch den Einsatz von konventioneller Steuerungstechnik besteht auch kein Risiko im Bereich der IT/OT. Bei Bedarf ist die Erfassung von bidirektionalen Signalen (Wasserfluss vorwärts / rückwärts) für Messschächte im Wassernetz ebenso möglich. Siehe dazu unten dargestellt als Trend (aus anderer Anwendung). |
Referenz Wassertemperaturmessung
Die Dimensionierungen von Wasserleitungen in Industriegebieten richtet sich nach der benötigten Menge Löschwasser. Häufig ist der effektive Durchfluss jedoch im Verhältnis der Leitungsdimension gering, da nicht jeder Industriesektor grosse Wassermengen benötigt.
Unterschreiten nun noch Fernwärmeleitungen den Mindestabstand zu den Wasserleitungen, können die Wassertemperaturen des beinahe stehenden Wassers stark ansteigen.

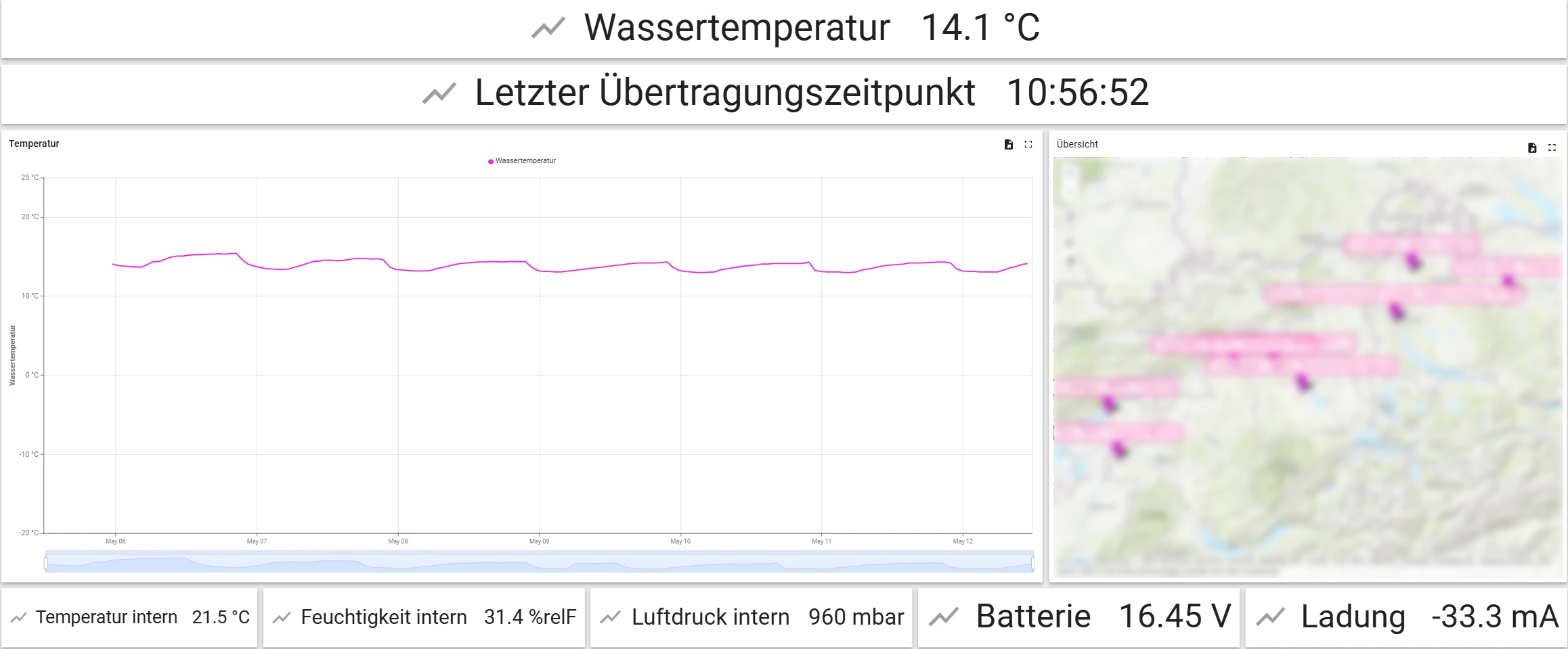

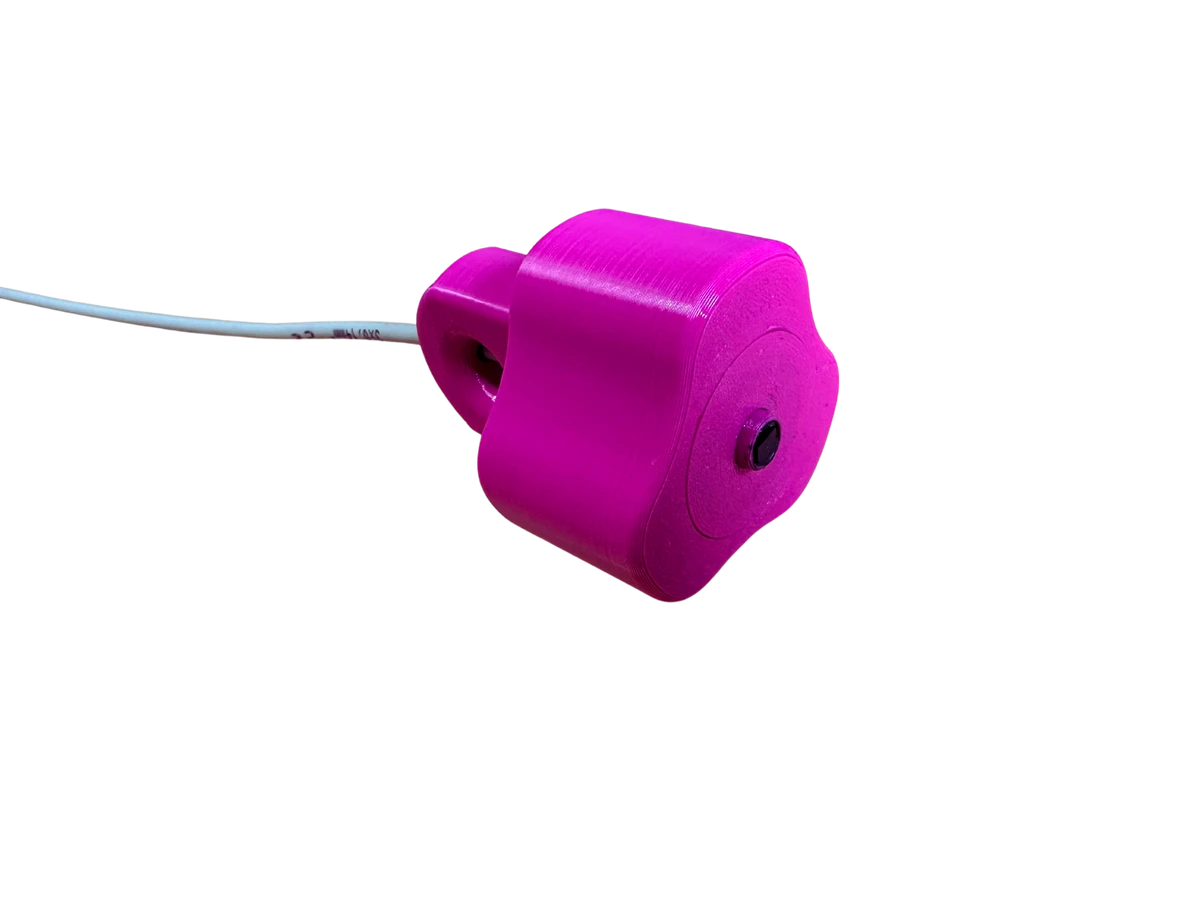

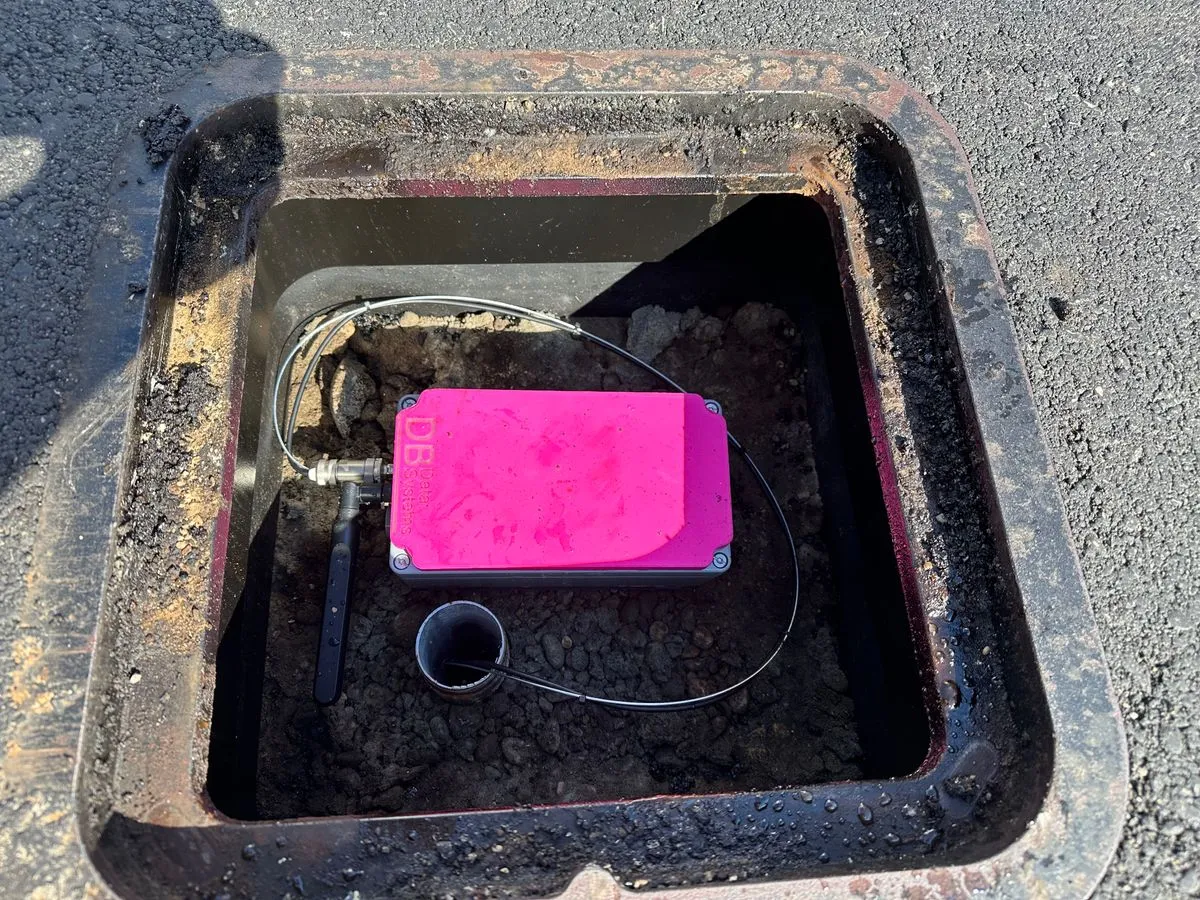

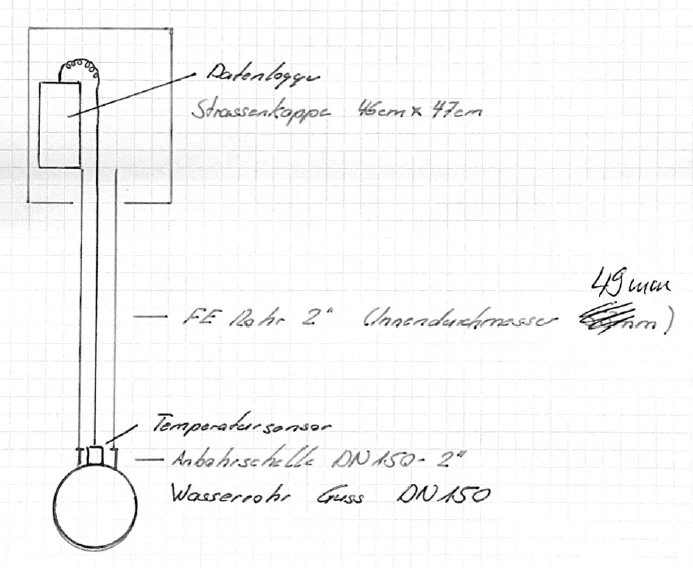

Zur Überwachung der effektiven Wassertemperaturen, kam hier ein DBDS-x mit einem digitalen Temperatursensor und einer magnetischen Haltevorrichtung zum Einsatz. Um Korrosion der Wasserleitung vorzubeugen, wurde darauf geachtet, dass keinerlei Metalle die Wasserleitung berühren. Durch eine Feder wird der Temperatursensor mit einer definierten Kraft auf das Rohr gepresst, während der Magnet für die benötigte Haltekraft sorgt.

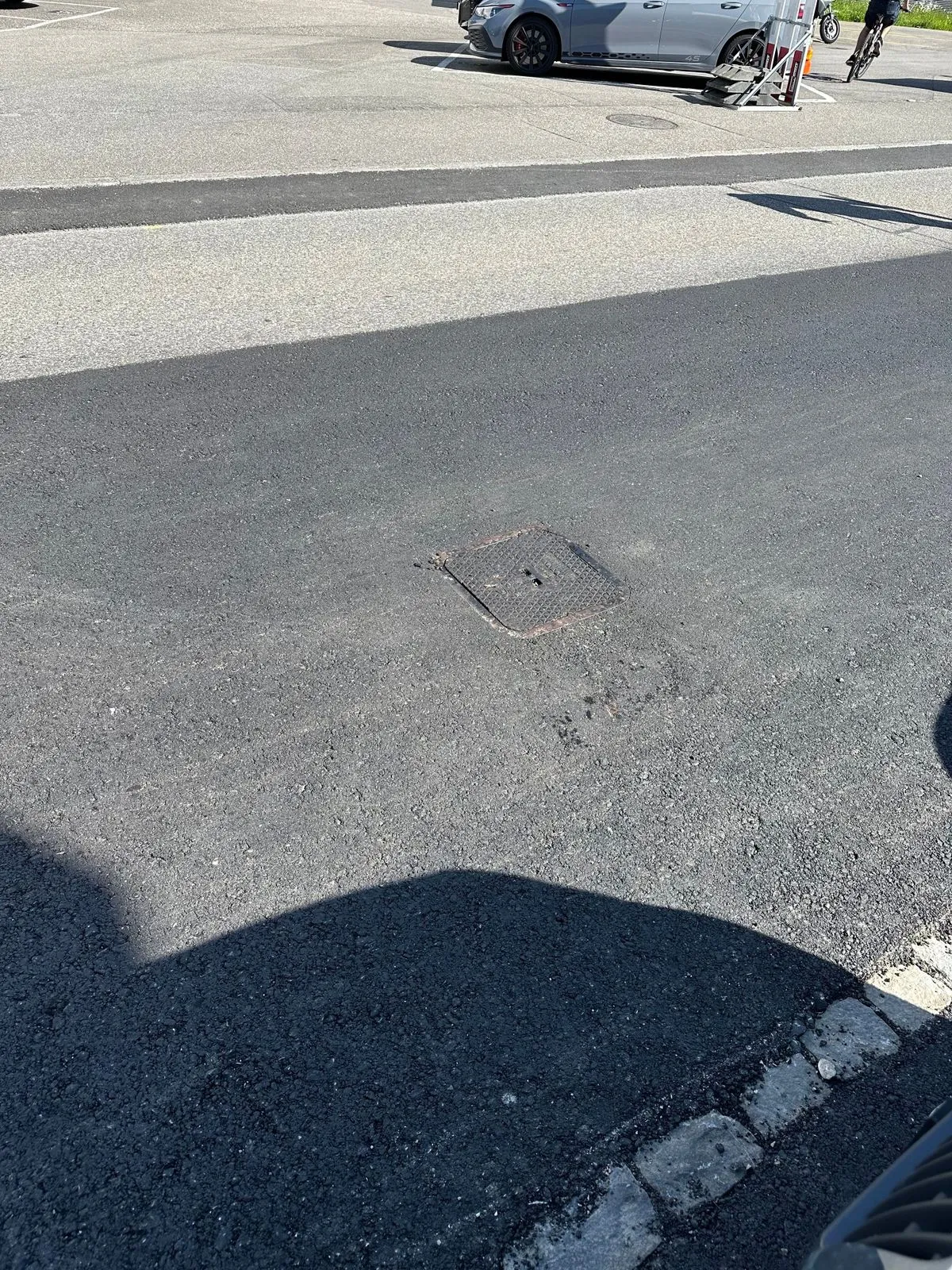

Die gesamte Einrichtung ist in einem Standard Strassenkasten untergebracht. Durch den Einsatz von IoT spezifischen LTE Technologien, ist eine problemlose Datenübertragung gewährleistet.

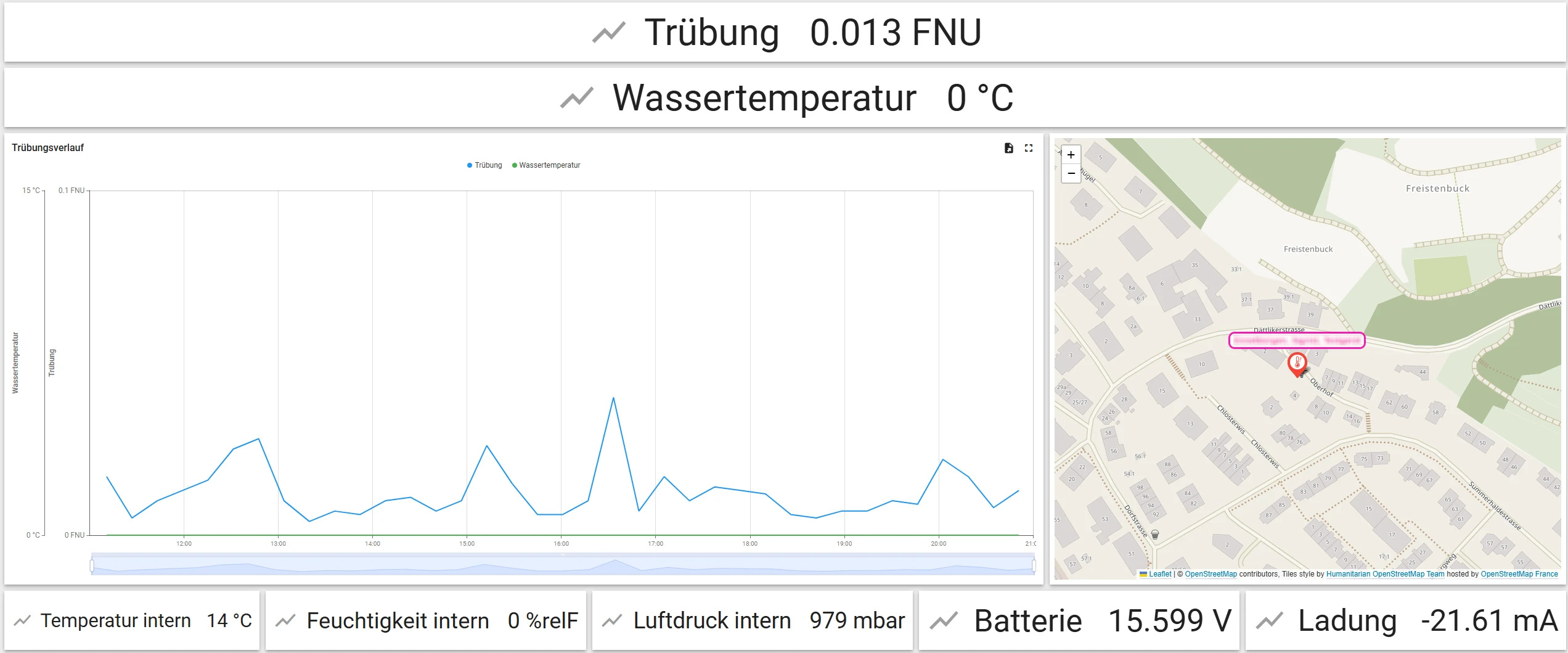

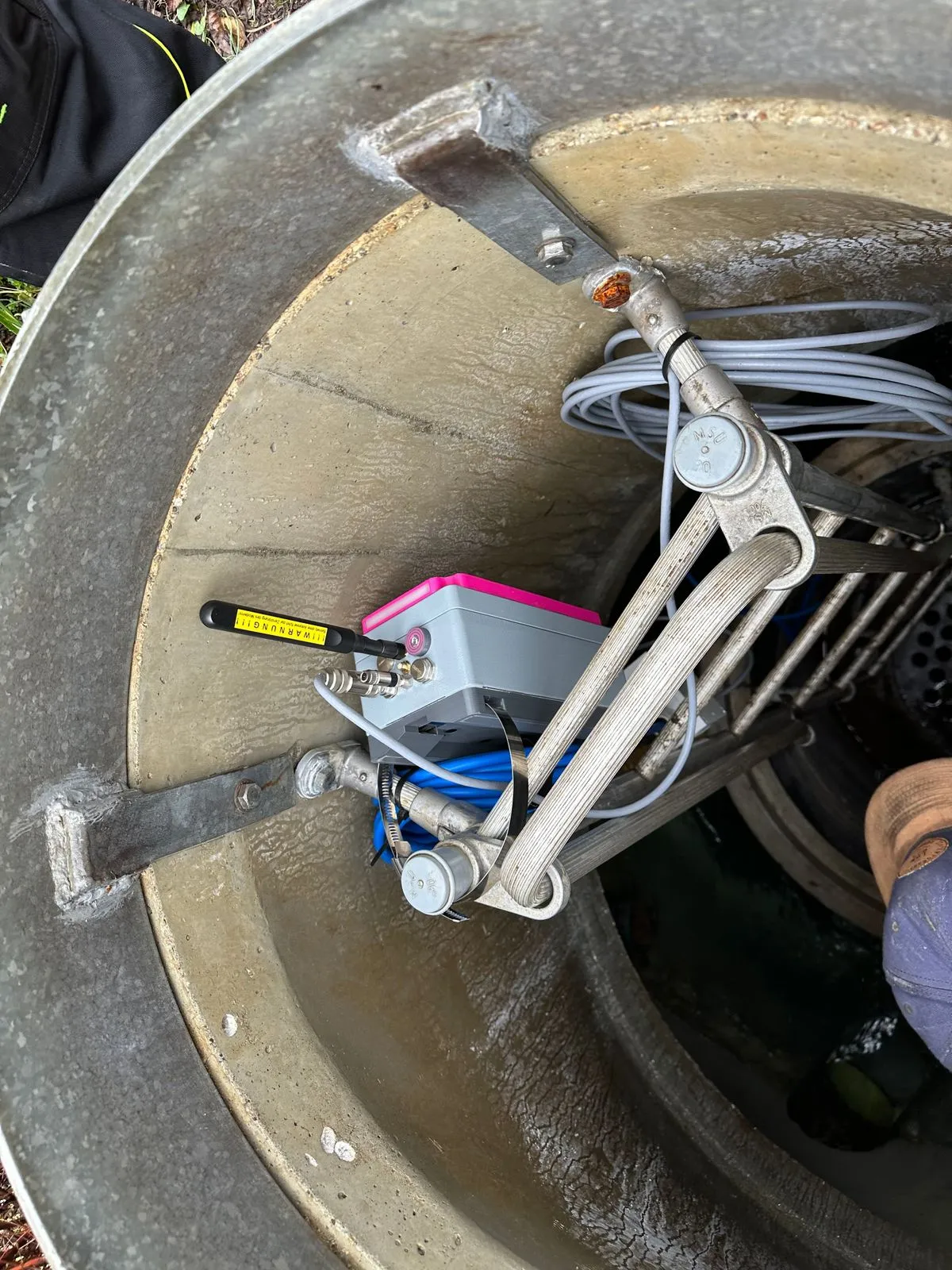

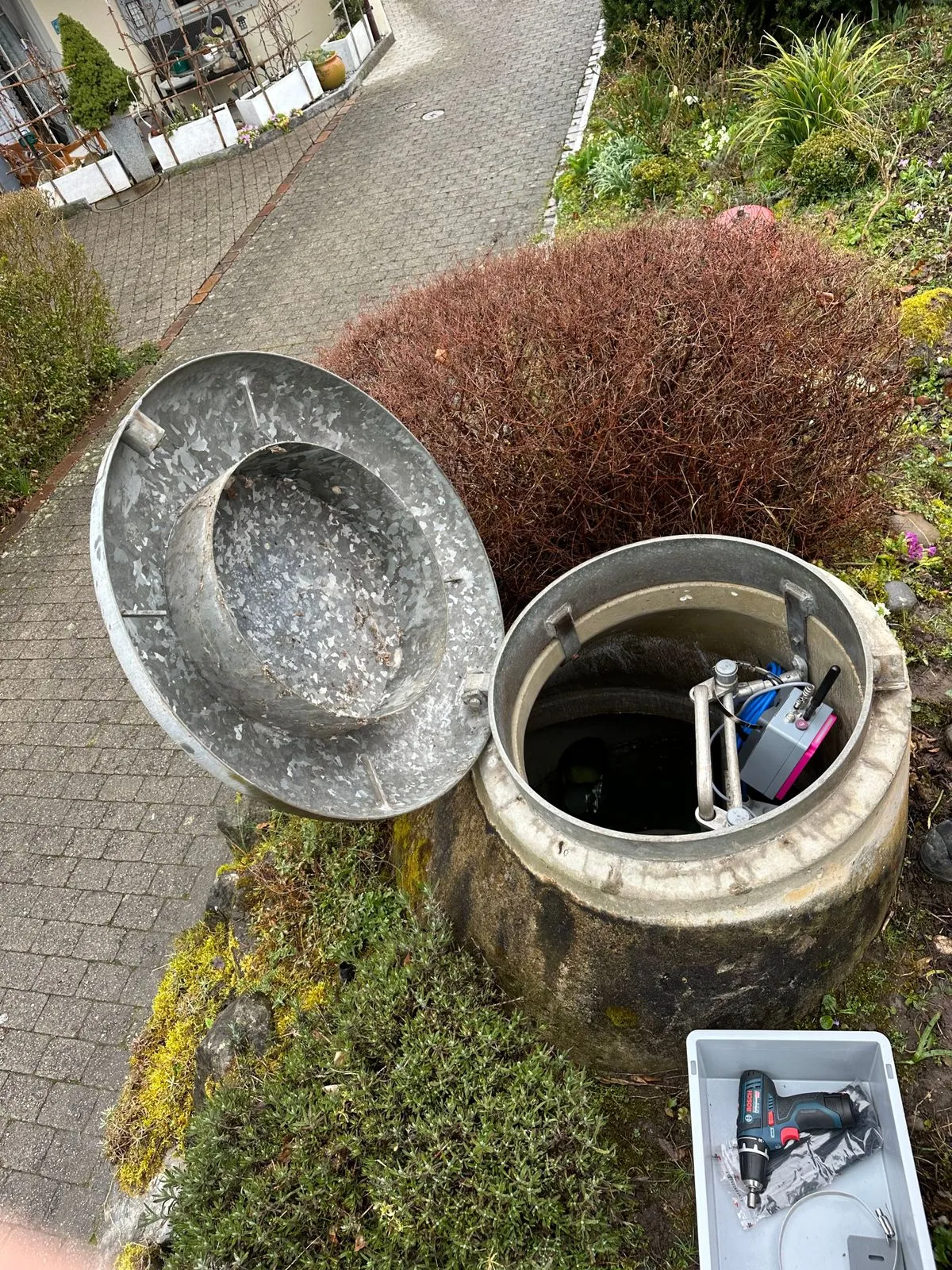

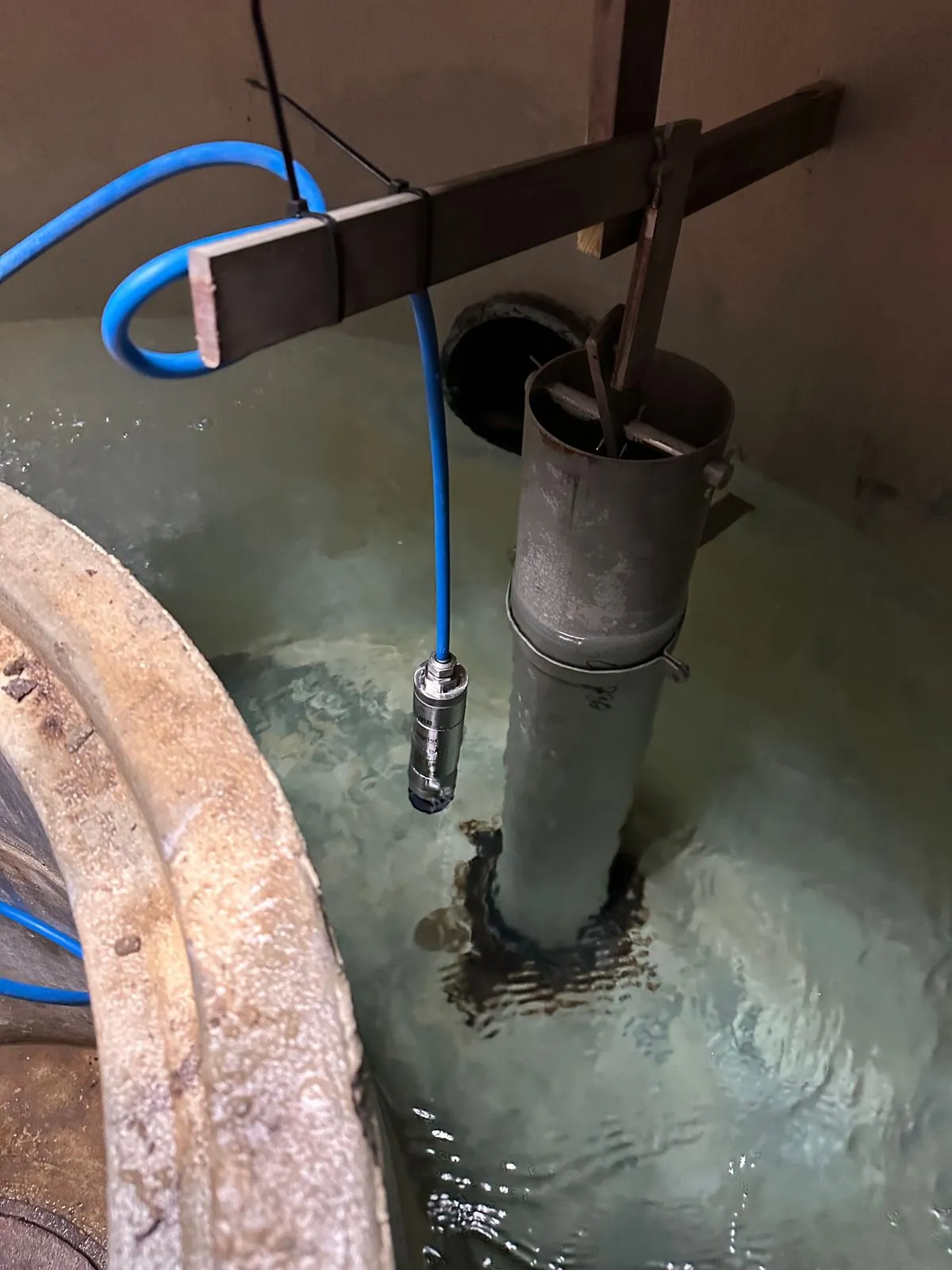

Referenz provisorische Trübungsmessung
Referenz Bodentemperaturmessung

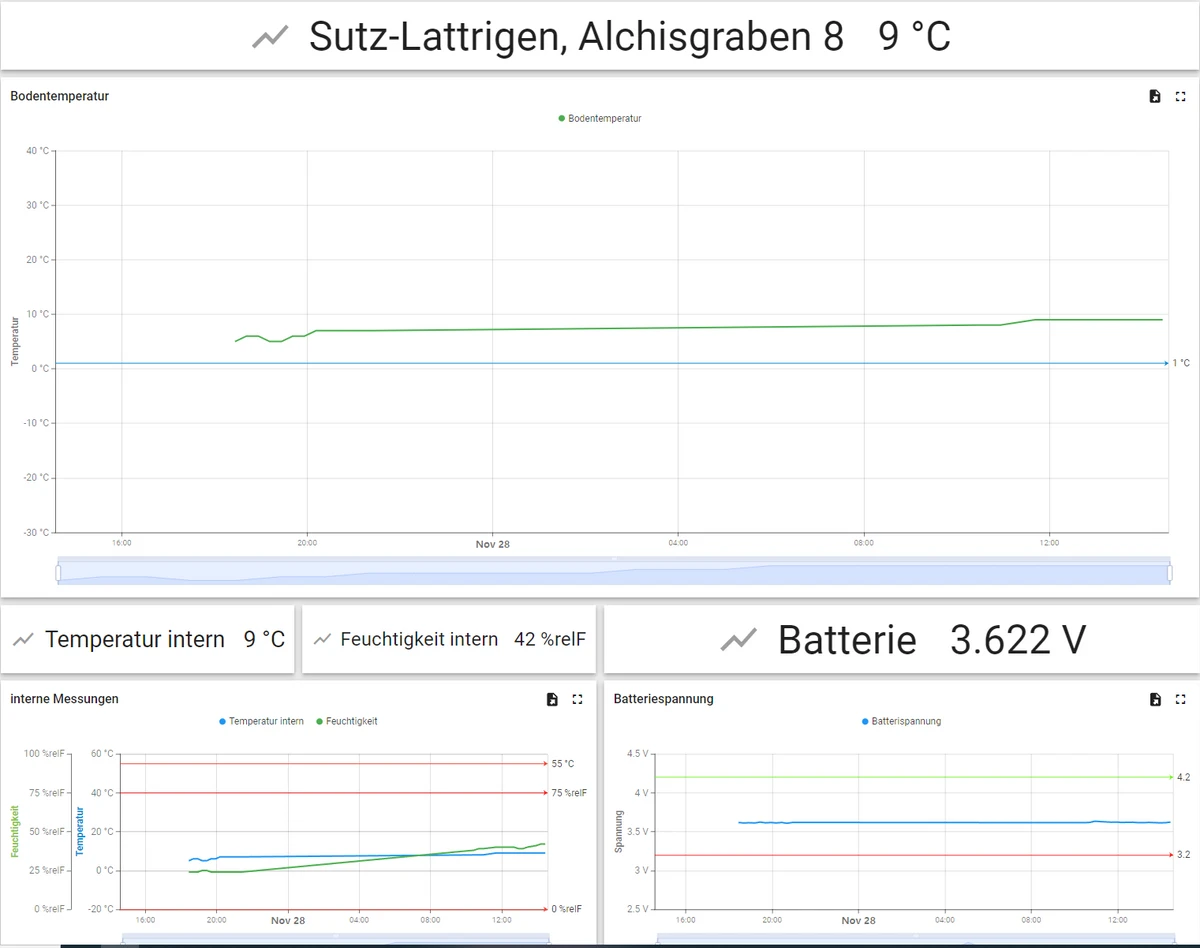

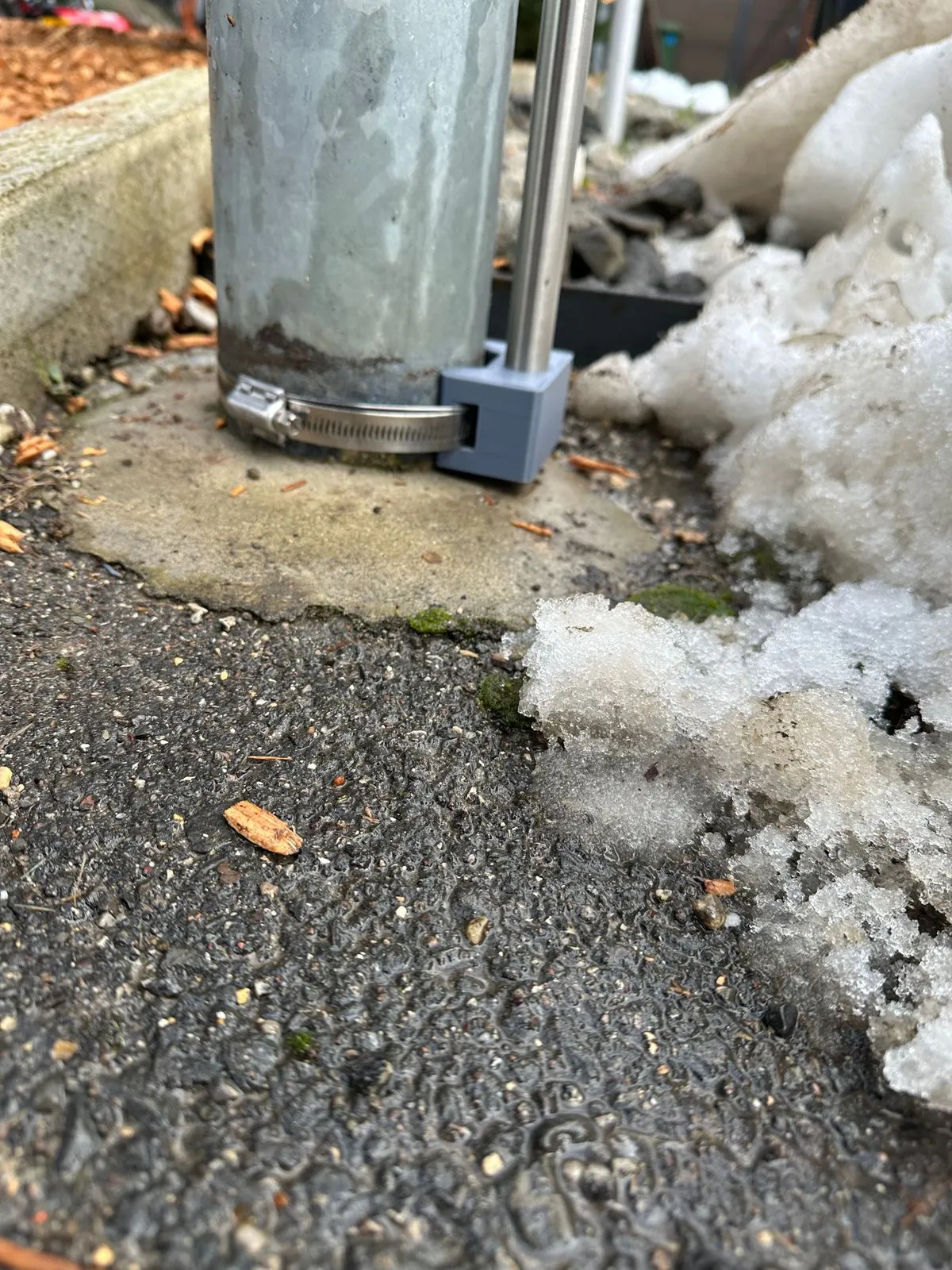

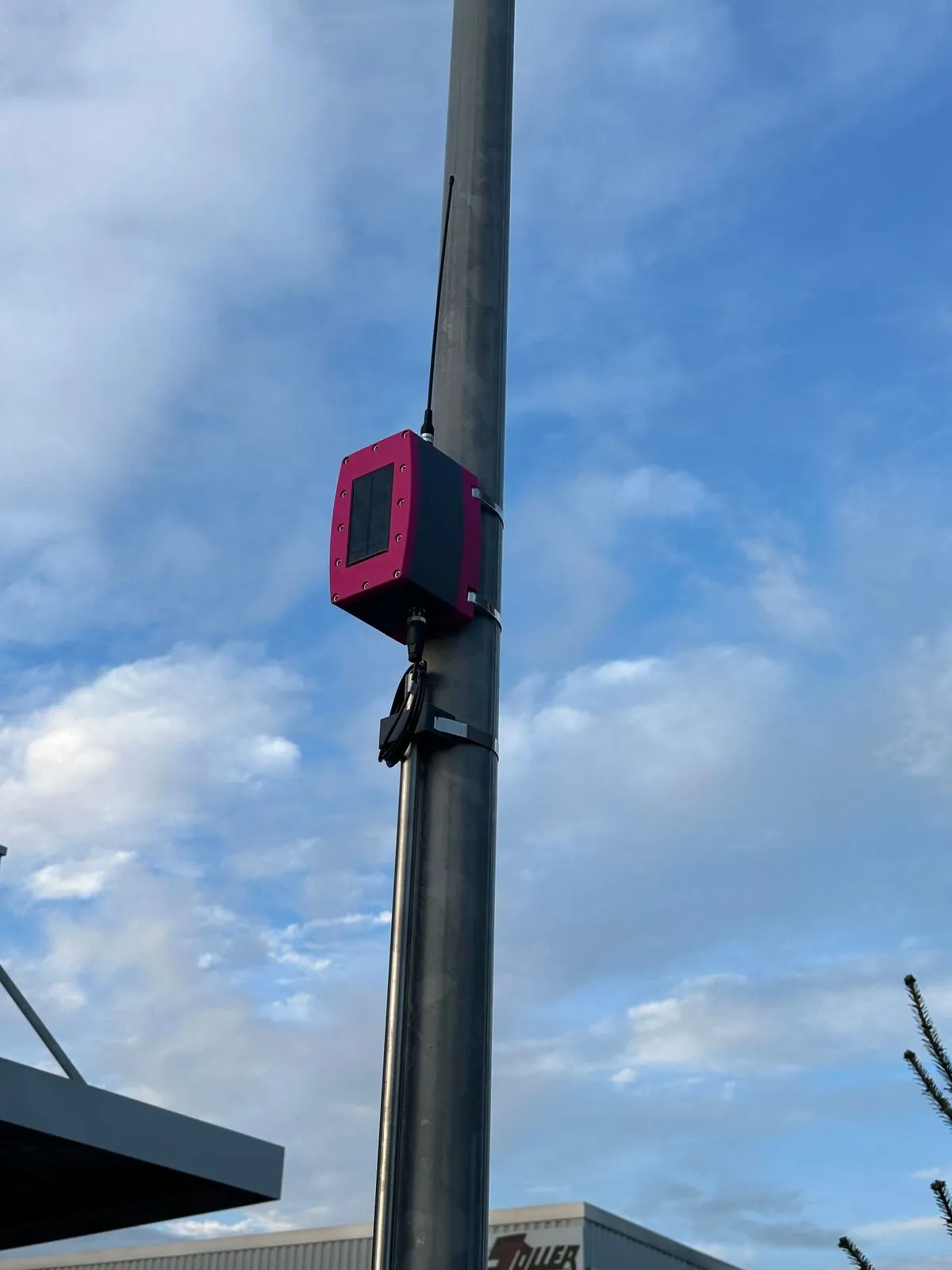

Bodentemperaturmessungen von Strassen- und Trottoiroberflächen für den Winterdienst. Aufbieten des Winterdienstes aufgrund von der effektiv gemessenen Bodentemperatur und dadurch kein unnötiges Verbrauchen von personellen sowie materiellen Ressourcen. Besonders für Gemeinden mit unterschiedlichen Temperaturzonen oder kritischen Quartieren geeignet. Einfach zu montieren und in massiver Bauweise vor Vandalen geschützt. Akkulaufzeit durch integriertes Solarpanel unbegrenzt.
